電力系統につながり、充電・蓄電・放電で需給を支える設備
系統用蓄電池とは、電力会社の送配電ネットワークである「電力系統」に接続し、電気を充電・放電する大型の蓄電設備です。
電気をためるだけでなく、電力の需要と供給のバランスを調整し、発電量が変動する再生可能エネルギーの活用を支える役割があります。
太陽光発電や風力発電の導入が広がるなか、電気が多くつくられる時間帯と、多く使われる時間帯の差を調整する機能の重要性が高まっています。
このページでは、系統用蓄電池の基本的な仕組み、家庭用・産業用蓄電池との違い、主な役割、設備構成、事業化までの流れをわかりやすく解説します。
「系統」とは何か
電力系統とは、発電所でつくられた電気を、送電線、変電所、配電線などを通じて、工場、事業所、店舗、家庭などへ届ける電力ネットワーク全体を指します。
電気は、発電する量と使用する量のバランスを調整しながら供給する必要があります。
発電量が需要を上回る場合や、反対に需要が発電量を上回る場合には、その差を調整する機能が必要です。
系統用蓄電池は、この電力系統に直接接続し、状況に応じて充電と放電を行います。

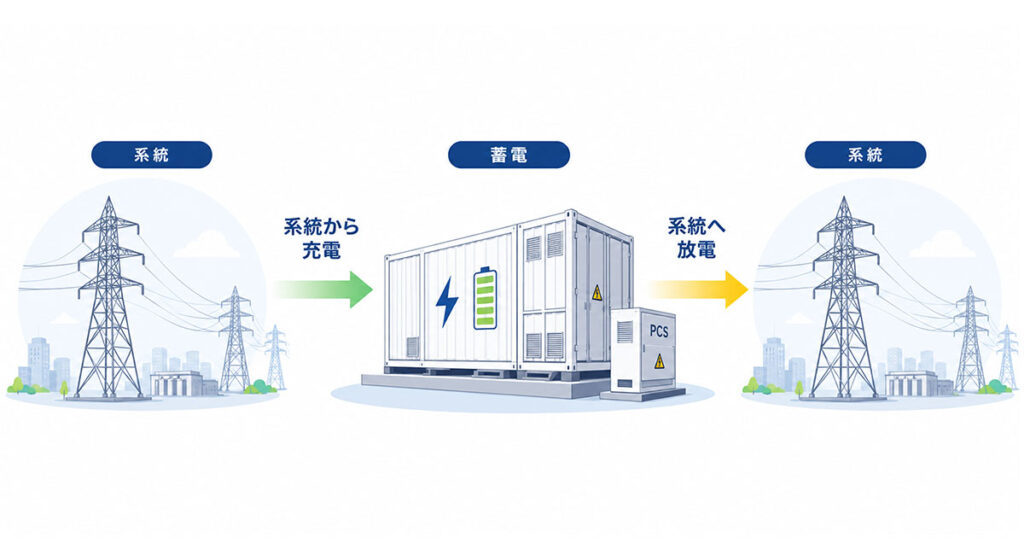

系統用蓄電池の基本的な仕組み
系統用蓄電池の基本的な動きは、次の3段階で整理できます。
1．電力系統から充電する
電気の供給量が多い時間帯などに、電力系統から蓄電池へ電気を取り込みます。
⇩
2．蓄電池に電気をためる
取り込んだ電気を蓄電池に保持し、放電が必要となるタイミングに備えます。
⇩
3．必要なタイミングで放電する
電気の需要が高まる時間帯や、電力系統の調整が求められる場面で、蓄電池から電力系統へ放電します。
系統用蓄電池は、太陽光発電設備と必ず一緒に設置されるものではありません。
太陽光発電所や風力発電所と組み合わせる構成のほか、蓄電池を主体とした蓄電所として設置される場合もあります。
※充放電の方法や設備構成は、系統接続条件、蓄電池容量、運用方法、契約、市場環境などによって異なります。

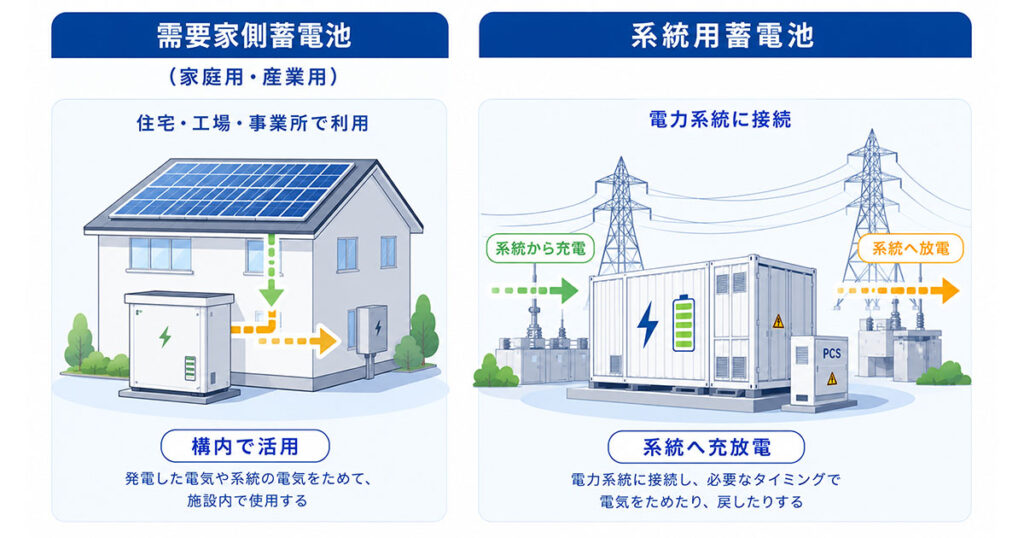

家庭用・産業用蓄電池との違い
家庭用蓄電池、工場や事業所に設置する産業用蓄電池、系統用蓄電池は、いずれも電気をためる設備ですが、主な接続先と利用目的が異なります。
| 比較項目 | 系統用蓄電池 | 家庭用・産業用蓄電池 |
|---|---|---|
| 主な接続先 | 一般送配電事業者の電力系統 | 住宅、工場、事業所などの構内設備 |
| 主な役割 | 需給バランスの調整、調整力としての活用、電力市場での運用など | 太陽光発電の自家消費、ピーク対策、非常時の電源確保など |
| 電気の流れ | 電力系統から充電し、電力系統へ放電 | 太陽光発電や系統から充電し、施設内で利用 |
| 設備規模 | 一般に比較的大規模 | 住宅用から工場・施設向けまで幅広い |
| 主な確認事項 | 系統接続、土地、設備構成、消防・安全条件、運用体制 | 使用電力量、設置場所、利用目的、既存設備との連携 |
系統用蓄電池は、単に家庭用蓄電池を大型化した設備ではありません。
電力系統との接続、受変電設備、制御システム、発電・需要予測、運用体制などを含めて計画する必要があります。
系統用蓄電池の主な役割
電気が多い時間帯に充電する
太陽光発電などの発電量が多い時間帯や、電力の供給量が需要を上回る時間帯に電気を充電します。
電気が必要な時間帯に放電する
電力需要が高まる時間帯などに、ためた電気を電力系統へ放電します。
需給バランスの調整を支える
電気をつくる量と使う量の差を調整し、電力系統の柔軟性を高める役割があります。
再生可能エネルギーの変動への対応を支える
太陽光発電や風力発電は、天候や時間帯によって発電量が変化します。
系統用蓄電池は、こうした発電量の変動に対応する調整手段の一つです。
電力市場における調整力として活用する
設備や契約などの条件を満たす場合、電力の需給調整に関わる市場などで充放電能力を活用する構成が考えられます。
※系統用蓄電池の役割や運用方法は、設備条件、契約、制度、市場環境などによって異なります。
なぜ今、系統用蓄電池が重要なのか
再生可能エネルギーは、天候や時間帯によって発電量が変動します。
例えば、太陽光発電では、晴れた昼間に発電量が増える一方、夜間は発電しません。
電気の需要も、時間帯、曜日、季節、工場や施設の稼働状況によって変化します。
再生可能エネルギーの活用が広がるほど、発電量と需要の差を調整する機能が求められます。
系統用蓄電池は、再エネ発電量の変動への対応だけでなく、需給バランスの調整や、電力インフラ全体の柔軟性を高める役割を担います。
重要なのは、系統用蓄電池を設置すれば、電力に関する課題がすべて解決するということではありません。
発電設備、需要、電力系統、設備容量、充放電計画、運用体制などを含めて全体を整理する必要があります。

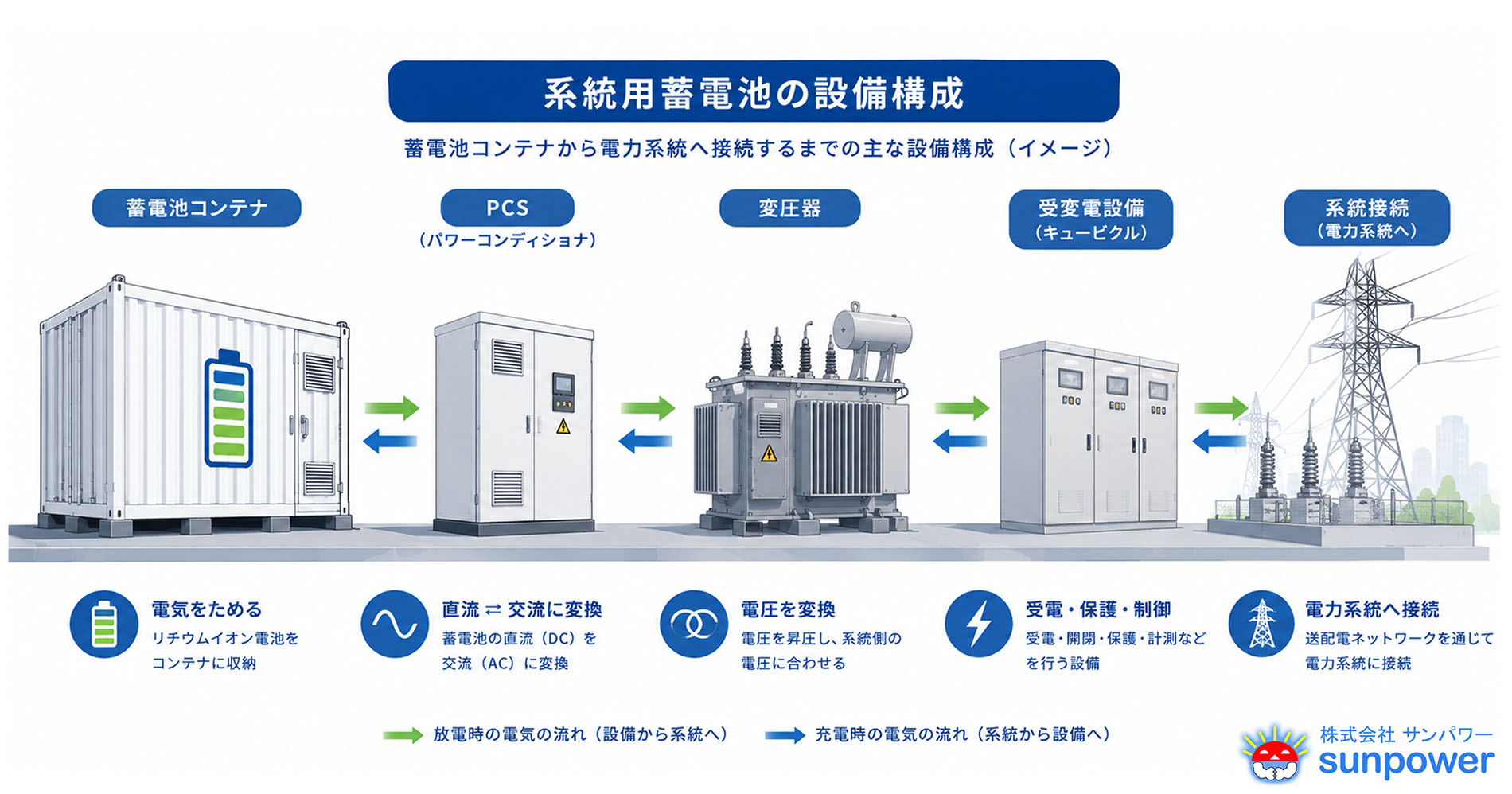

系統用蓄電池を構成する主な設備
系統用蓄電池は、蓄電池コンテナを設置するだけでは構成できません。
電力系統と接続し、安全に充放電を行うために、複数の設備やシステムを組み合わせます。
蓄電池コンテナ
電気を蓄える蓄電池セルやモジュール、空調設備、安全設備などを収納します。
PCS・パワーコンディショナ
蓄電池の直流電力と、電力系統で使用する交流電力を相互に変換します。
変圧器
設備と電力系統の電圧を合わせるために使用します。
受変電設備・キュービクル
電力の受電、変圧、保護、遮断などを行います。
保護装置
設備の異常や系統側のトラブルを検知し、必要に応じて設備を切り離します。
EMS・制御システム
蓄電池の充電・放電、設備状態、運転計画などを管理します。
計測・通信設備
電力量、設備状態、運転情報などを計測し、運用システムと連携します。
消防・安全設備
蓄電池設備の特性や設置条件に応じて、監視、警報、消火、安全対策などを検討します。
基礎・フェンス・排水・搬入路
重量物である設備を支える基礎、敷地内の安全管理、雨水対策、工事や保守に必要な搬入経路なども重要です。
設備の種類や構成は、蓄電池容量、出力、設置環境、系統接続条件、メーカー仕様などによって異なります。
系統用蓄電池は、どのように運用されるのか
系統用蓄電池は、電力需給、電力価格、充電状態、設備性能、契約条件などを確認しながら充放電します。
設備の運用には、充放電計画の作成、設備状態の監視、発電・需要予測、市場との連携などが関係します。
運用方法によっては、アグリゲーターなどの事業者が、蓄電池の充放電制御や電力市場への対応を担う場合があります。
系統用蓄電池の価値は、設備容量だけで決まるものではありません。
立地、系統接続、設備性能、運用方法、制度、市場環境などが事業構造に影響します。
系統用蓄電池のメリットと注意点
主な役割・可能性
- 再生可能エネルギーの発電変動への対応を支える
- 電力の需給バランス調整に活用できる
- 電力系統の柔軟性を高める役割がある
- 設備や契約条件に応じて、複数の運用方法を検討できる
- 発電設備や需要施設を含む再エネ構成の一部として活用できる
主な注意点
- 候補地で系統接続できるとは限らない
- 土地、搬入、騒音、排水、消防などの条件確認が必要
- 蓄電池の劣化や設備保守を考慮する必要がある
- 運用方法や市場環境によって事業結果が変動する
- 設備費、接続費、運用費などを含めた検討が必要
- 制度や市場ルールが変更される可能性がある
系統用蓄電池の事業化・導入までの流れ
STEP 1 候補地と系統条件を確認する
設備を設置する土地の広さ、接道、周辺環境、搬入条件、系統接続の可能性などを確認します。
⇩
STEP 2 設備規模と構成を検討する
蓄電池の容量と出力、PCS、変圧器、受変電設備、制御設備などの構成を整理します。
⇩
STEP 3 系統接続・各種手続きを進める
一般送配電事業者との協議、系統接続に関する手続き、法令や消防に関する確認などを進めます。
⇩
STEP 4 設計・調達・施工を行う
設備設計、造成、基礎、受変電設備、蓄電池、通信・制御設備などの施工を行います。
⇩
STEP 5 試運転・運用を開始する
設備の試験、系統との連系確認、制御システムの調整などを行い、運用を開始します。
※実際の手順や期間は、候補地、系統接続、設備仕様、関係機関との協議などによって異なります。
系統用蓄電池についてよくあるご質問
Q. 系統用蓄電池とは、簡単にいうと何ですか？
A. 電力系統から電気を充電し、必要なタイミングで電力系統へ放電する大型の蓄電設備です。
Q. 家庭用蓄電池とは何が違いますか？
A. 家庭用蓄電池は主に住宅内で電気を利用するための設備です。
系統用蓄電池は電力系統に接続し、需給バランスの調整などに活用されます。
Q. 太陽光発電設備は必ず必要ですか？
A. 必須とは限りません。
太陽光発電所などと組み合わせる構成のほか、系統用蓄電池を主体とした蓄電所もあります。
Q. 系統用蓄電池は、どこにでも設置できますか？
A. どの土地にも設置できるわけではありません。
系統接続、土地面積、搬入経路、周辺環境、騒音、消防、排水などの条件確認が必要です。
Q. 蓄電池コンテナを置くだけで運用できますか？
A. 蓄電池コンテナ以外に、PCS、変圧器、受変電設備、保護装置、制御・通信設備などが必要です。
設備設計、系統接続、運用・保守体制も含めて計画します。
Q. 系統用蓄電池は、どのように収益を得ますか？
A. 収益構造は、運用方法、参加する市場、契約、設備性能、市場価格などによって異なります。
詳しくは「ESSの収益構造」でご案内しています。
Q. 導入すれば、安定した収益が得られますか？
A. 収益は市場価格、運用方法、設備性能、制度、費用などによって変動します。
特定の収益や事業結果が保証されるものではありません。
系統用蓄電池について、さらに詳しく知りたい方へ
系統用蓄電池を事業として知りたい
電力市場での役割や系統接続、運用を含む事業構造をご案内します。
収益が生まれる構造を知りたい
系統用蓄電池の価値や収益に影響する条件を構造として整理します。
メリットと注意点を確認したい
系統用蓄電池の主な役割と、計画前に確認したい注意点をご案内します。
設計・工事について知りたい
蓄電池コンテナだけではない、系統用蓄電池の設備構成と施工をご紹介します。
進行中のプロジェクトを確認したい
株式会社サンパワーが進める系統用蓄電池プロジェクトを、公開可能な範囲でご紹介します。
ESSの仕組みと事業スキームを確認したい方へ
系統用蓄電池の基本だけでなく、ESSの事業構造、設備の所有・事業参加、契約、運用体制、リスクなどを確認したい方は、ESS説明導線ページをご覧ください。
分譲型系統用蓄電池について個別の事前説明をご希望の方は、専用ページからお問い合わせください。
※本ページは、系統用蓄電池の基本的な仕組み、役割、設備構成について、一般的な考え方をご案内するものです。
設備の設置可否、系統接続、事業性、収益、税制効果、補助制度の適用可否などを保証するものではありません。
詳細は、候補地、系統接続条件、設備仕様、契約、制度、市場環境などを確認したうえで個別にご案内します。
